RJ聚合陶瓷耐磨復合涂層是將添加特殊材料（耐磨顆粒）的膠粘劑涂敷于零件表面，以達到修復損傷的零件或使賦予表面特殊功能（耐磨，耐高溫，耐腐蝕）的目的的一項工業技術。

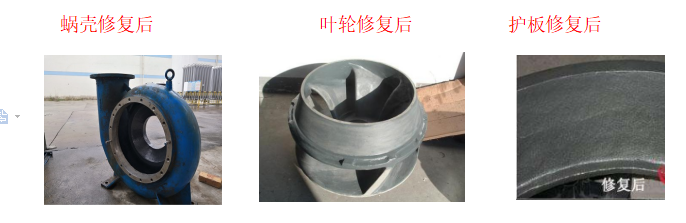

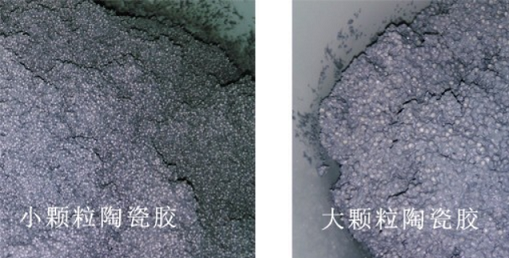

RJ聚合陶瓷耐磨復合涂層是以陶瓷顆粒及符合陶瓷顆粒、金屬碳化物為骨材與PDMG預聚體為基礎的耐磨復合材料，具有耐水、耐油、耐酸堿性。適用（-60℃-160℃）設備過流沖蝕、設備的大面積修復、設備預涂耐磨層，如旋流器、浮選柱、浮選機、泡沫槽、分級機、攪拌桶、溜槽、管件類、渣漿泵等設備修復（典型用途見主要物理機械性能表）。對于各種不同工況，配合工藝方案，解決機械設備的磨損問題。

特性

1． 耐磨防腐性能特別優異，具有超級耐磨防腐能力

2． 與金屬類基材具有很高的結合強度

3. 立面不流淌，施工方便，對施工人員無很高技術要求

4. 適用于多種磨損、腐蝕工況的修復和防護

5、高使用溫度可以達到160度

使用方法

1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

2. 配制：按重量比10∶1將A、B兩組份混合均勻，并在30min內用完。一般是邊施工邊配置，一次配置量大不能超過1.5公斤，一次調配過多，膠凝固的快，還沒用完已經部分凝固而不能使用。可根據實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。

3. 涂敷：本產品合適的涂層厚度是1～5mm，應將混合好的材料逐層涂敷于待修部位，層要壓實，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現干涉現象。

4. 固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。（或者采用加溫爐方式加溫）
